工作原理：

当系统内压力高于某一个设定压力计时，不同的压感元件（弹簧管、膜片、膜盒、波纹管、活塞等)的自由端产生位移，通过链接导杆推动开关内碟片瞬时发生移动；当压力降至额定的恢复值时，碟片瞬时反向移动，开关自动复位，最终输出一个开关量的电信号。

术语和定义：

压力控制器 pressure switch：当输入压力达到设定值时，通过输出触头的通断作用起到对被控压力的控制和报警作用的仪表。

控压范围 range：控制器能够控制的压力范围。

设定点（值）set point：希望发生控制或报警的输入压力值。

切换值 switching value：位式控制仪表上行程（或下行程）中，输出从一种状态换到另一种状态时所测得的输入值。

上切换值 high-switching value：输入压力上升时，使控制器产生控制或报警信号发生变化时的压力值。

下切换值 low-switching value：输入压力下降时，使控制器产生控制或报警信号发生变化时的压力值。

切换差 differential gap：同一设定点上切换值和下切换值之差。

设定点偏差 set point error：输出变量按规定的要求输出时，设定值与测得的实际值之差。

设定点(值)范围 set point range：设定点可调的控制器，设定点可以调节的最大压力值与最小压力值之差。

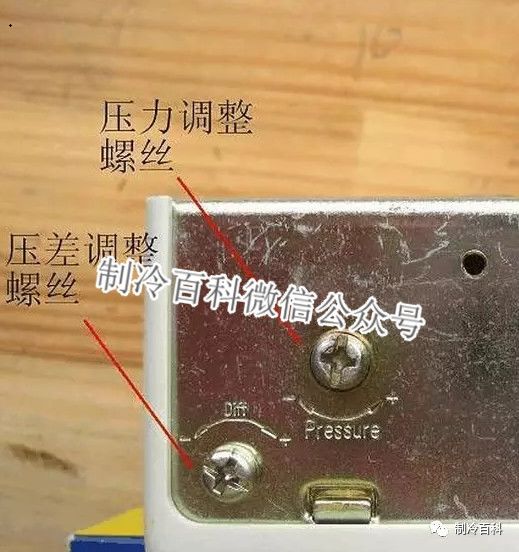

diff就是pressure difference，指的是切换差，使用中经常称为“接断差”、“死区”；是指开关设定动作值和复位值的差值，例如当设定值为1mpa，实际复位值为0.9mpa时，接断差为0.1mpa。制冷百科提示您，每个压力开关都有这个参数，只不过有些压力开关的死区是可调的，有的压力开关死区是不可调的。调试压力控制器时，首先需要了解自己使用的切换值是上切换值还是下切换值，对于切换差可调的压力控制器是否上下切换值需要同时满足要求。简单的说就是，需要压力上升时动作还是需要压力下降时动作或者是两者都需要满足。

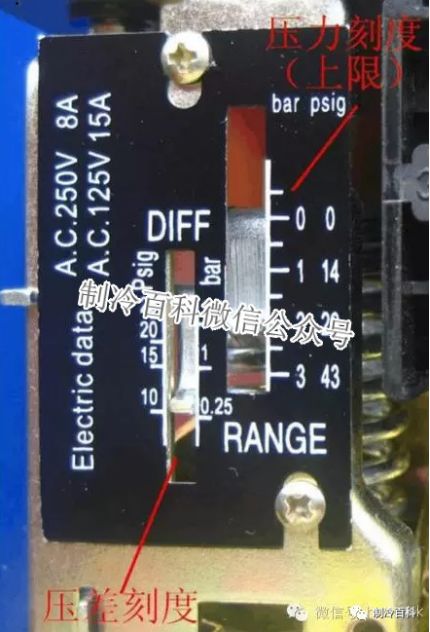

不少类型控制器有切换值刻度窗口和切换差刻度窗口，但这类控制器的刻度窗口只能做为大致观测使用，切记不能作为调整设定点的标准和依据。因此制冷百科提示您，压力控制器的调整必须经过具有资质的实验室调整，不少人反馈信息，自己觉得切换值较低或者较高，在没有标准器的情况下“凭感觉”或是“看刻度”自行调整，结果导致切换值严重偏离所需的设定值。
